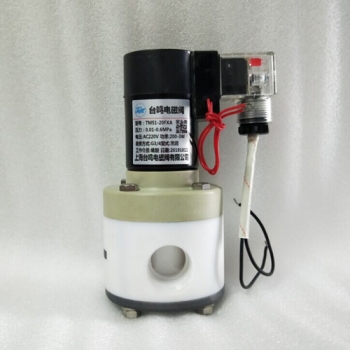

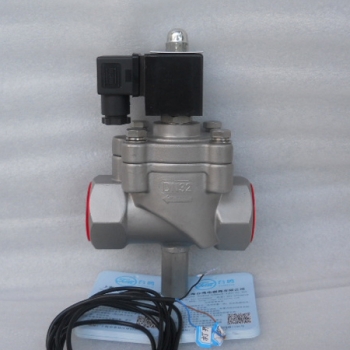

带信号反馈电磁阀是能在控制室观测到电磁阀是否处于正常工作状态而研发设计的一款新型电磁阀门，它是基于电磁阀本身集成了信号反馈器，由PLC系统自动控制，在电磁阀的开关都会反馈给PLC系统一个电源信号反馈，监测电磁阀的运行工作状态，该信号反馈电磁阀能长期使用在远程控制的自动化领域。

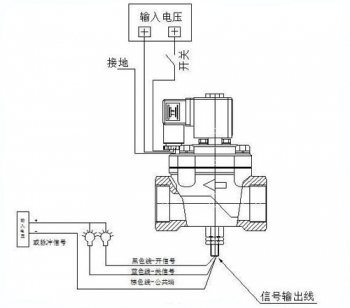

乐发VllI带信号反馈电磁阀接线示意图：

乐发VllI带信号反馈电磁阀工作原理：

信号反馈器：当电磁阀打开时，公共线与开信号线相通，与关信号线不通；当电磁阀关闭时，公共线与关信号线相通，与开信号线不通。

塑料带信号电磁阀接线方式：

乐发VllI一组蓝线或黑线（两根）为电源线，

一组红线（两根）为反馈信号线，可选用。

切勿接错！！！

乐发VllI二、反馈信号线工作原理：

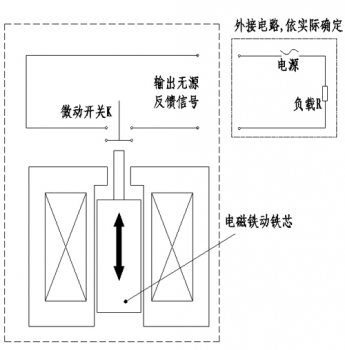

电磁铁内置微动开关，动铁芯吸合时，微动开关闭合；动铁芯复位时，微动开关断路。并同时输出开、断的无源开关信号。（见附图）

带信号反馈电磁阀安装须知：

乐发VllI1、电磁阀现场安装必须按照国家易爆危险场所“电气安全规程”　中有关规定进行

乐发VllI2、安装电磁阀前应先将管道内部用压缩空气清洗干净

乐发VllI3、流体介质清洁无杂质、如果介质中有杂质，电磁阀进口前必须安装密度100目以上的过滤器

4、电磁阀安装时注意阀体上箭头方向要求与管道流向一致

乐发VllI5、安装电磁阀必须牢固可靠

乐发VllI6、电磁阀应水平垂直安装（线圈向上较佳）

7、电磁阀线圈有三孔插头，其中上为接地线，左右孔接工作导线

8、非工作人员不得拆卸电磁阀或线圈电气部件
